    一、功能优势:

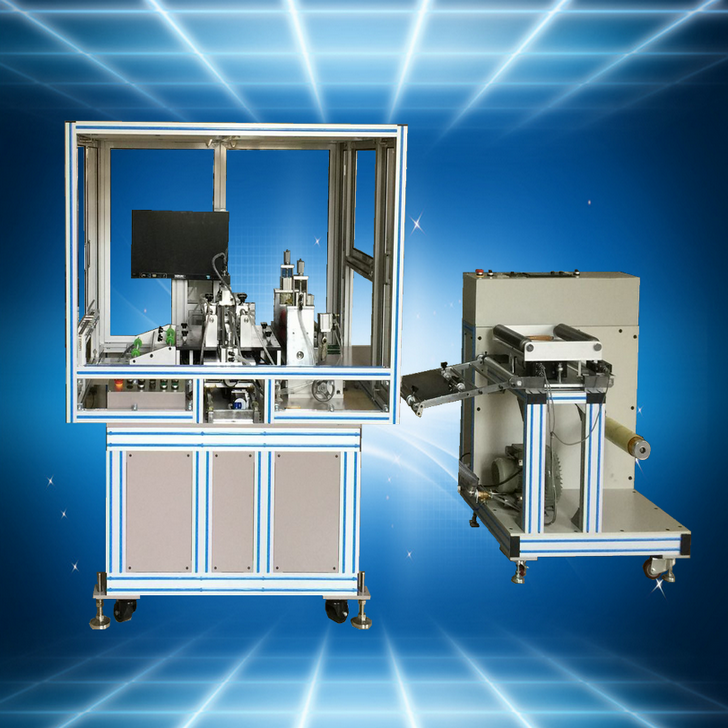

        CCD双头多头卷对卷打孔机,自动定位打靶,电脑自动拉料,拉料长度可设定。采用电脑自动控制,CCD图像智能识,冲孔的产品图标放到CCD可视范围内,打孔机将自动扑捉冲孔图案,并自动移动对位完成冲孔,整个过程只需0.4秒。

        直接在电脑屏上指定要冲的孔型设定工作模式,操作简单易用。双头多头卷对卷打孔机,可实现定速自动拉料,停位精准,1人可同时操作5台以上卷对卷自动打孔机。

    二、用途和领域:

        特殊的光源识别系统,能识别全黑、全反光等各种材料上的圆形图、十字线、环型、不规则图案等;可识别不规则圆、残缺圆。

       适用范围:  可在FPC软板、胶片、菲林、PE、PC、PVC膜、薄铝板、薄膜开关、铭板标牌等平面板材上冲定位孔。

       板材厚度:  0.02mm-3mm  (视材料质地而异)

       电脑显示屏:8.0寸液晶屏,带触摸功能。

    三、进口机器配置:

    配件名称

    配件名称

    配件产地

    导轨/滑块

    THK

    日本原装进口

    丝杆

    GTEN

    台湾

    CCD摄像头

    精工

    日本

    驱动器/马达

    雷赛

    台湾

    气缸

    亚德客

    台湾

    电磁阀

    亚德客

    台湾

    主板

    QS齐盛

    自主研发

    四、设备优势

    1)       操作简单,全自动定位打孔,不需要人工操作!

    2)       超大LCD和CCD放大定位孔

    3)       人性化识别:能自动识别各种材料和颜色上的圆形图,特殊印刷材料,反光,印刷不清,残缺圆等不规则孔型。

    4)       压脚自动压平材料,压脚下保护膜能更好保护材料。

    5)       高精度,高速度,高稳定性。

    6)       技术指标:被冲板固定形式:压脚式。

    7)       空气压力:0.7Mpa。

    8)       角度误差:小于0.005度(精度与识别图形形状、大小有关)。

    9)       X、Y方向精度误差:小于0.005mm。

    10)   冲孔速度:约0.4秒两孔


    五、适用行业:

                      电子,标牌,包装,印刷等行业的定位孔加工。

       参照国内外线路板生产特点,采用人性化整体设计,运用高科技精心设计而成。

       电脑XP操作系统,稳定的核心是您持久作业的基石,人性化设计,操作简便易懂,电脑控制系统终身免费升级。

       全自动图象识别,自动冲孔,彩色显示器大视窗靶型显示,不伤眼睛。能有效识别圆形、环形、十字形、分裂环等,在靶标发生残缺、变形时可保证中心不变。

       冲孔时由设备上的压脚压平被冲孔的薄膜,冲孔更精准 ,工作机构采用机械与气动结合,冲孔力大大提高。

       可自动计数产量,节省人工  大理石工作台面美观时尚,亮丽,永不磨损

    六、机器详情:

    冲孔直径:Φ1-Φ5mm(标配)(定制可更大)

    显    示:8英寸液晶显示器

    识别圆直径:Φ1-Φ5mm(可带“十字圆”标致 双圆图)

    工作气压:0.4-0.6MPa

    冲孔误差:≤±0.01mm

    电耗:0.4kw

    电压AC220V-240V

    外型尺寸:1900×1200×1500MM(长×宽×高)

    净    重:400kg±6kg

    图像处理:二值化综合图像处理方法.能冲印刷不清,残缺材料,特殊印刷材料,反光等镜面材料。
