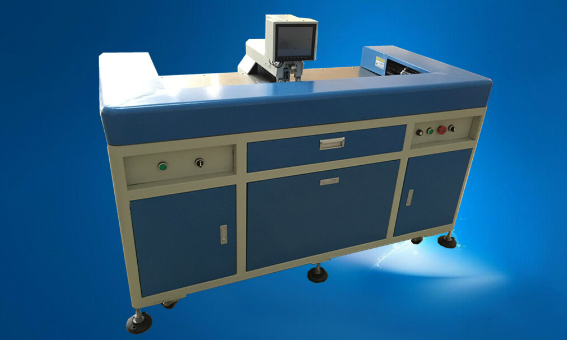

适应行业;
包装、电子、印刷、铭牌、标牌等行业。
适用材料:
菲林、PCB线路板、薄膜开关、FPC软板、IMD/IML、重氮片、手机面板、手机按键、不干胶、胶片、PE、PC、PVC、PET膜、聚脂膜、薄铝、铝基板、FR4、玻纤板等众多材料及各种印刷材料和金属材料。
部分应用材质实样:
一、技术参数:
冲孔厚度:0.05mm—5mm(视材料而异)
冲孔直径:Φ1mm——Φ6mm(标配)(定制可更大)。
显示器标配8英寸。(触摸屏)
识别圆直径Φ1——Φ6(可带“十字圆”标志)。
可加工材料:不锈钢、标牌、聚脂、聚酰亚胺、PVC、纸、菲林片、氮片、薄膜电路、铝等金属材料。
空气压力:0.4MPa——0.7MPa
最大加工板面260X500mm(可根据客户要求定制)
加工误差:≤0.01 mm
冲孔速度约0.4秒/孔.
功耗0.4Kw_0.5Kw
电压AC200V---240V
外型尺寸(L×W×H)1600×1200×1120 mm
净重:260Kg±2Kg
二、冲头:
1、驱动方式:气动驱动
2、安装方式:下模固定,上模动作,橡胶退料
三、送料机械手
1、送料机械手按材料定位孔位置走位。输入要冲孔的定位孔,所示待冲孔片材在夹具吸力下随机械手X,Y轴前后上下移动,把片材移动到CCD范围,摄像头自动捕捉图形。DSP芯片分析图形数据,并发信号控制机械手X1,Y1移动,精确定位。
2、CCD定位采用57系列步进马达保证提速快,力矩的稳定性;驱动器采用雷赛最高端的仿伺服驱动无噪音稳定性好,小范围精度高。机械手行程马达驱动器采用日本松下品牌,同步性能好,稳定性好,噪音低。
四、控制系统
1、操作系统:Windows XP。
2、显示器: 8英寸TFT LCD(4/3)。
3、运行程序:QS有自有知识产权控制软体。
4、产品运行数据:依据实物手动操作学习或材料路径软件获得。
五、图像处理:
1.摄像头:600线1/3英寸CCD。
2.视野范围:9*11mm
3.处理方法:灰度模式测量
4.照明方式:高亮度LED多彩透射和反射
六、使用环境
1、温度:0~30度
2、湿度:空调
3、尺寸:1600(L)×1200(D) ×1120(H)cm
4、重量:260Kg±2Kg
5、电源:AC210-240V 2KVA
6、气压:0.5~0.8MP
配件参数:
配件名称 | 配件名称 | 配件产地 |
导轨/滑块 | THK | 日本原装进口 |
丝杆 | GTEN | 台湾 |
CCD摄像头 | 精工 | 日本 |
驱动器/马达 | 松下 | 日本 |
气缸 | 亚德客 | 台湾 |
电磁阀 | 亚德客 | 台湾 |
主板 | QS齐盛 | 自主研发 |
特点:
1、精确度高;在识别范围内摄像自动找图,电脑分析,控制运动.
2、速度快捷:摄像反映时间短,图形一找到即可控制图形位置冲孔
3、功能强大.采样图可保存,再用可直接调用.电脑系统,软件可实时级.
4、质保:调压阀、汽缸、电磁阀、导轨、丝杆等主要零部件均采用进口,确保使用寿命。
5、操作简单:人机界面,直接在触屏上设定工作模式。
6、识别度高:特殊光源能自动识别高反光,高黑度等材料的定位孔图,对残缺图开可自动补偿识别。
7、电脑工作系统,人机界面,直接在触摸屏上设定工作模式,简单直观;
8、红外线光源识别方式,
9、能自动识别各种材料上的圆形图,自动对位冲孔;
10、工作时可分别在8英寸电脑屏或冲孔处直接观看冲孔实况;
11、冲孔时由设备上的压脚压平被冲孔的薄膜,冲孔更精准确;
12、可提供特异化设置,电脑系统可长级,并为你提供强大的专业化技术支持。
